系統設計
方案設計
本項目由光纖自動火災報警系統對一系列彈藥儲存庫進行進行溫度監控。

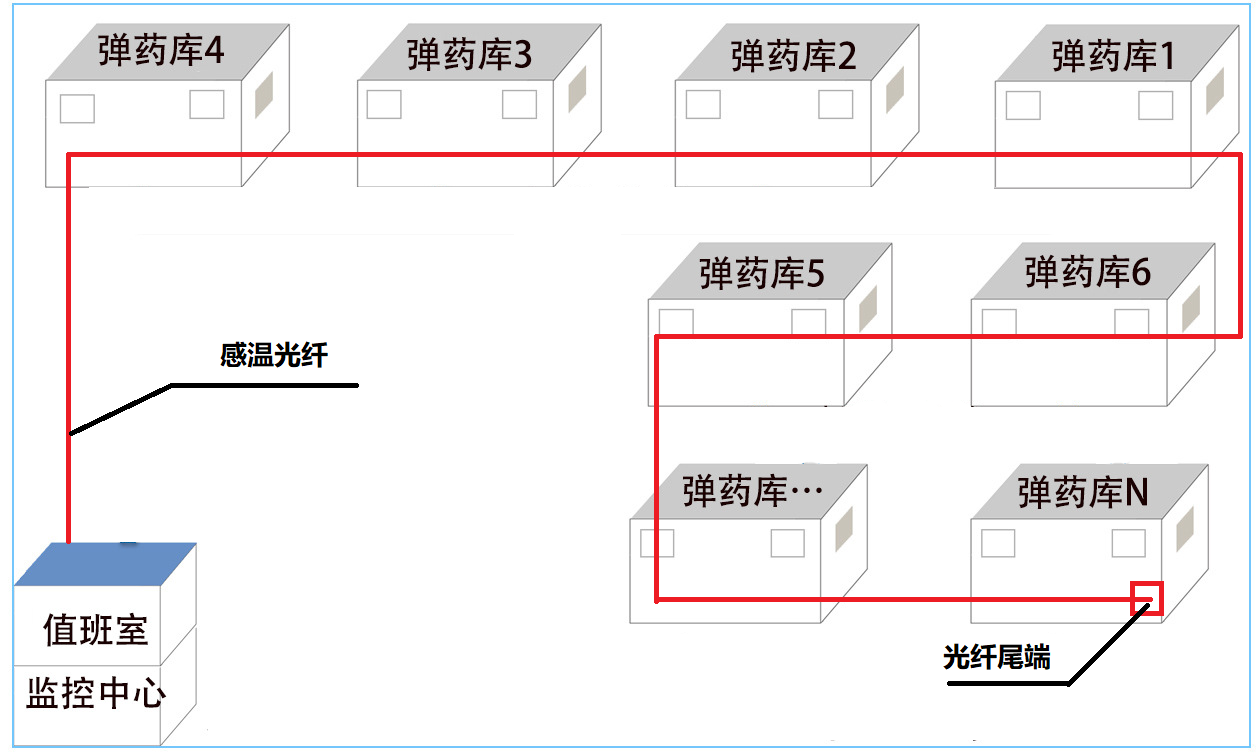

方案構成示意圖(其中1通道)
光纖自動火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到庫房環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至監控中心。感溫探測光纜在貨物上方沿庫房房頂多回路平行敷設、庫房四壁S型敷設，其末端連接至監控中心的系統主機。
系統功能設計
1、分布式光纖測溫系統實時對整個庫房區域進行溫度巡檢，監測每個庫房內現場環境溫度，100%覆蓋庫房區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到庫房環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、分布式光纖測溫系統可以實時顯示整個監控區域的溫度，并且生成曲線，實時刷新；也可以分區顯示每個分別監控區域內平均溫度等信息。
4、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它傳感器配合，和消防設施進行聯動控制。
5、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
6、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
7、火災報警主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯光纖測溫系統主機和其他傳感系統反饋報警信號的位置及聲光等告警信息。
8、火災報警主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
9、當因故障原因，庫房監控站對庫房火災報警系統不能進行通信或控制的情況下，在火災報警主機處，應該具有子系統的本地監視和操作控制的功能。
10、系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至庫房監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到庫房監控站計算機系統。
11、分布式光纖測溫系統的測溫數據可以通過雙方開放人員合作，介入業主消防控制系統中。
系統實施
感溫光纜安裝
①沿著庫房的頂部直線敷設的方式，距頂部100~200mm,以保持良好的通風和溫度響應。安裝時先敷設一根鋼絲繩，同時采用Z型安裝支架將其固定，安裝支架之間距離為10m；然后用金屬扎帶將光纜固定在鋼絲繩上，金屬扎帶的間隔1.5m，如下圖所示。

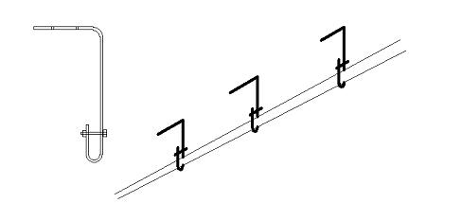

鋼絲繩吊裝示意圖
頂部感溫探測光纜和鋼絲繩固定示意圖
②在庫房四周墻壁上，安裝三根平線鋼絲，每根鋼絲相距0.3~0.5米，兩端用鋼絲卡扣拉緊。光纜在這三根鋼絲上按S型敷設，沒一米距離敷設2米以上感溫光纜（密集程度可以根據業主要求），用金屬扎絲固定。如下圖：

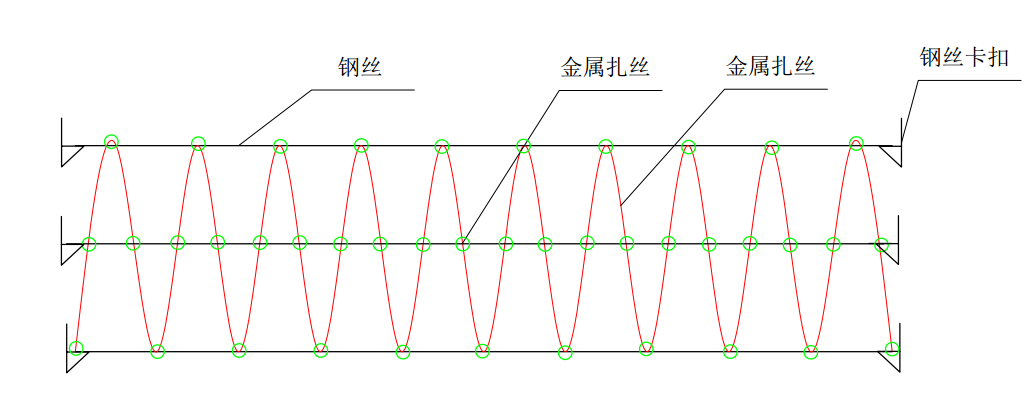

側面墻壁感溫探測光纜和鋼絲繩固定示意圖
③感溫探測光纖探測器是是連續不斷的，所以我們在敷設的時候也是要連續的，中間不應有斷點。在檢測一個區域中的一個庫房的的時候，我們先敷設庫房頂部，然后光纜沿墻壁引到側面，繼續敷設，四面墻壁S型敷設完之后，再引去下一個庫房。

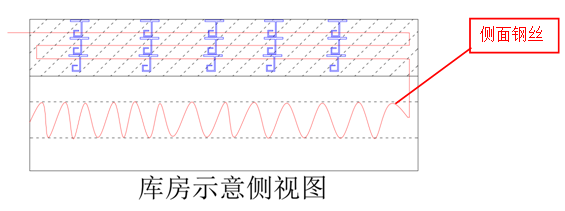

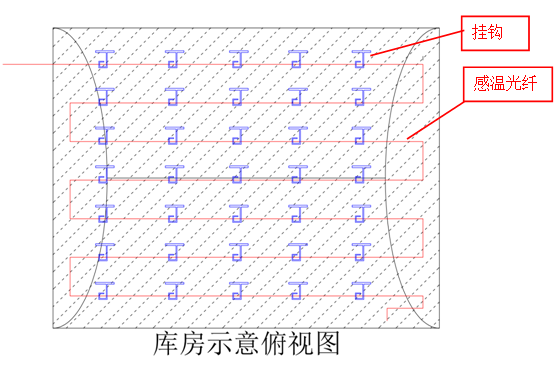

光纜如圖敷設，每隔2米設一排掛鉤，每排掛鉤基本平型（高度空能不同），掛鉤上所敷設的光纜監測其下方半徑為1米的空間。光纜長度可定制，光纜中間無需熔接。光纜的一端通過光纜接續盒與FC/APC尾纖熔接，與DTS8000光纖測溫主機連接，實現整個探測回路的連接。
