系統設計
方案設計
本項目采用遠程分布式光纖測溫系統與消防主機聯動。具有系統接受到溫度異常報警之后，將會把報警位置傳送給控制主機產生聲光報警。

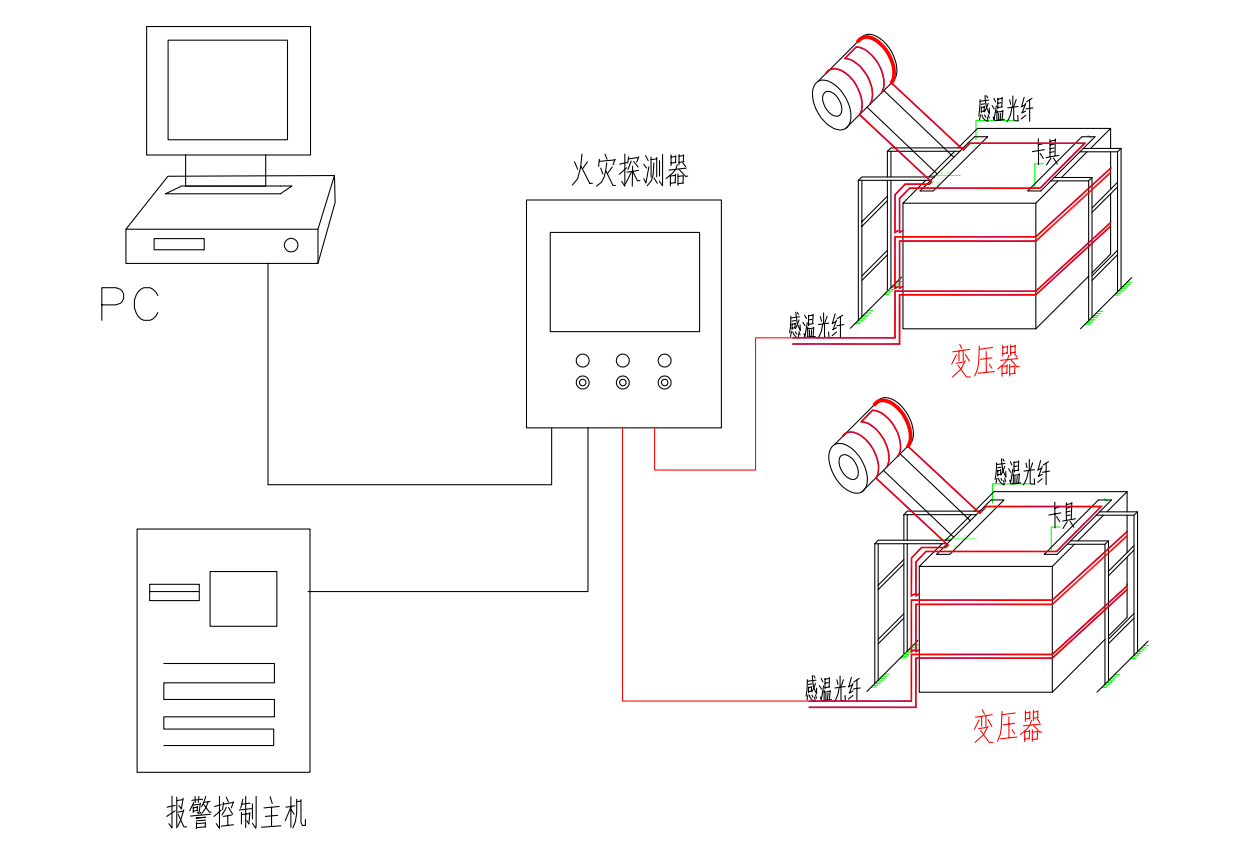

整體系統結構圖如下：
系統結構示意圖
光纖自動測溫火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備實時溫度監測，多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到變壓器油箱或者外殼溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出聲光報警并顯示，同時把報警信號上傳至變電站管理站。感溫探測光纜沿螺旋安裝于變壓器外殼，其末端連接至變電所內的系統主機。
系統功能設計
分布式光纖感溫火災探測器應能分別針對不同環境下的溫度進行監測，能盡早發現事故隱患，將損失減至最低。同時提供大量在線監測數據，為運行人員全面了解電氣設備的使用情況提供可靠依據。系統功能如下：
1、系統實時對變壓器設備工作溫度巡檢，反映設備工作溫度，周邊環境溫度，100%覆蓋監測區域，無測量盲區。
2、系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并可通過干接點或RS485信號傳送至火災報警主機。
3、系統具有多區域配置功能，能對整個測量范圍在長度上進行分區，分區數可達500個以上，系統可對每個分區進行分別配置，對某些區域進行重點監測。
4、當溫度出現異常時，及時提供報警信息并準確定位具體變壓器位置，并可與其它消防設施進行聯動控制。
5、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
6、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
7、測溫主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯示光纖測溫系統主機反饋報警信號的位置及聲光等告警信息。
8、測溫主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
9、測溫主機提供數據回放，和單點數據查詢能功能。
系統實施
探測光纜安裝

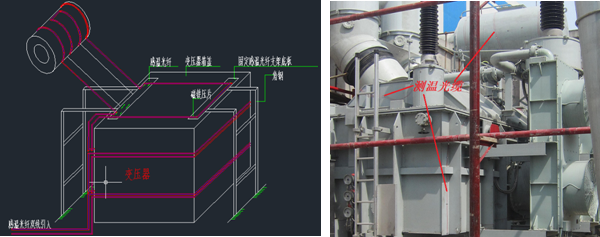

變壓器感溫光纜安裝方式與油箱儲罐安裝方式類似，采用螺旋纏繞于變壓器箱體外及頂部循環油箱上。
